Instrumentos de Medição
Anemômetro é um aparelho destinado a medir a velocidade do vento. Muitos anemômetros geram a cada volta completa um pulso. Sabendo o número de pulsos por tempo, pode-se calcular a velocidade do vento.
Um modelo muito comum é o Anemômetro de Robinson, que consiste em um rotor com 3 conchas hemisféricas que acionam um mecanismo onde é instalado um sensor eletrônico, para medir os pulsos por tempo. A vantagem deste sistema é que ele independe da direção do vento, e por conseguinte de um dispositivo de alinhamento.

Anemômetro




Instrumentos de Medição
Bafômetro (ou Etilômetro) é um aparelho que permite determinar a concentração de bebida alcóolica em uma pessoa, analisando o ar exalado dos pulmões. Alguns aparelhos são programados a apitar caso a quantidade de álcool no sangue ultrapasse o limite estabelecido em lei. O princípio de detecção do grau alcóolico está fundamentado na avaliação das mudanças das características elétricas de um sensor sob os efeitos provocados pelos resíduos do álcool etílico no hálito do indivíduo. O sensor é um elemento formado por um material cuja condutividade elétrica é influenciada pelas substâncias químicas do ambiente que se aderem à sua superfície. Sua condutividade elétrica diminui quando a substância é o oxigênio e aumenta quando se trata de álcool. Entre as composições preferidas para formar o sensor destacam-se aquelas que utilizam polímeros condutores ou filmes de óxidos cerâmicos, como óxido de estanho (SnO2), depositados sobre um substrato isolante

Bafômetro
A correspondência entre a concentração de álcool no ambiente, medida em partes por milhão (ppm), e uma determinada condutividade elétrica é obtida mediante uma calibração prévia onde outros fatores, como o efeito da temperatura ambiente, o efeito da umidade relativa, regime de escoamento de ar etc., são rigorosamente avaliados. A concentração de álcool no hálito das pessoas está relacionada com a quantidade de álcool presente no seu sangue dado o processo de troca que ocorre nos pulmões.




Instrumentos de Medição
Balança
Balança é um instrumento que mede a massa de um determinado corpo. Nas balanças eletrônicas, o material a ser pesadao é colocado sobre uma bandeja, geralmente de aço inox, que pressiona uma célula de carga que manda sinais para uma unidade de Replica Tag Heuer processamento central, a qual capta o peso e envia os dados, jáconvertidos em unidades de massa, para mostrador. As balanças podem pesar desde miligramas até dezenas de toneladas, dependendo do tipo. Em Segurança do Trabalho as balanças são usadas, geralmente, para medir a quantidade de massa de algum resíduo sólido de uma amostra, para algum laudo técnico.

Balança de precisão
de 0,1 grama




Instrumentos de Medição
Bussola
É um instrumento destinado a mostrar o Norte geográfico. É composta por uma agulha magnética na horizontal, suspensa pelo centro de gravidade, que aponta sempre para a direção norte-sul, por seguir a direcção do norte magnético da Terra.

Bússola
Instrumentos de Medição
Dosímetro ou Audiodosímetro é um aparelho utilizado para medir a intensidade sonora. Utilizando a unidade de decibéis (dB) é utilizado para medir em determinada frequência sonora. Muito utilizado em indústrias, o aparelho por ser portátil, é fixado em trabalhadores de diversas funções. Sua aplicação visa mensurar a dosagem de ruído que um trabalhador recebe durante sua carga horária diária.

O aparelho conta com uma bateria, mostrador digital (nos mais modernos) e com um microfone que é colocado próximo à zona auditiva do trabalhador que o transporta. Sua amostragem é feita automáticamente pelo aparelho onde é colhido o Leq (nível médio) para apresentação aos órgãos competentes e para a prevenção de riscos ocupacionais.
É empregado também como medidor de ruído de fundo em ambientes fabris, vias urbanas, campeonatos de som (automotivo, entretenimento, etc).

Dosímetro
DOS-500, da Instrutherm




Instrumentos de Medição
Dosímetro de Radiação
É um equipamento destinado a medir radiação nuclear presente no ambiente.

O dosímetro de radiação compreende um detector, o qual converte em impulsos elétricos que se formam no detector devido à incidência de radiação ionizante de determinada faixa de energia, um amplificador de pulso de baixa potência, o qual amplifica até amplitudes detectáveis os pulsos elétricos vindos do detector, um circuito discriminador, o qual é usado para rejeitar pulsos de origem distinta dos pulsos causados pela radiação ionizante, um circuito divisor programável para calibrar o dosímetro, um circuito eletrônico de contagem e um mostrador de cristal líqüido (LCD) de seis dígitos.

Ficou popular depois do Acidente Nuclear de Chernobyl, em 1986. Há também outros modelos, como os contadores Geiger- Müller ou contador G-M.

Dosímetro de Radiação Russo




Instrumentos de Medição
Coulômetro
Aparelho usado em Coulometria* para medir a carga elétrica, em Culombs.

*Coulometria é o nome dado a uma série de tecnicas e procedimentos usados em Química Analítica para determinar a quantidade de matéria transformada durante a reação de eletólisde, através da medição da quantidfade de eletricidade, em culombs, consumida ou produzida.

*Coulomb (diz-se Cúlom): unidade de carga elétrica no Sistema Internacional de Unidades (SI) igual à quantidade de carga elétrica carregada pela corrente de 1 ampère durante 1 segundo. Símbolo C.
O nome Coulomb deve-se ao nome do físico francês Charles de Coulomb (1736-1806).

Culômetro




Instrumentos de Medição
Cronômetro
O cronômetro é um instrumento de precisão, capaz de medir o tempo em frações de segundo. O cronometro dispôe de marcadores, que permitem travar o tempo e/ou recomeçar a contagem. Ha diversos tipos, digital, anlógico e misto digital analógico. Nos modelos mais comuns a precisao pode chegar a milésimos de segundo.

Cronômetro




Instrumentos de Medição
Decibelímetro é um equipamento utilizado para realizar a medição dos níveis de pressão sonora, sendo que o nível de pressão sonora é uma grandeza que representa razoavelmente bem a sensação auditiva de volume sonoro. Atualmente no mercado brasileiro, existem equipamentos digitais capazes de realizar medições entre 30 dB até 130 dB.

O microfone é peça vital no circuito, sendo sua função a de transformar um sinal de pressão mecânica em um sinal elétrico. O circuito integrador do medidor deve oferecer diferentes tempos de integração, no mínimo tempo de integração de resposta ``lenta e ``rápida. Medidores de maior qualidade oferecem ainda o tempo de integração ``impulso, adequado para medições de sinais impulsivos (disparo de arma, ruído gerado por prensa, ...).

Além da integração no tempo, também chamada de ponderação no tempo, os medidores oferecem diferentes curvas de ponderação na frequência. A ponderação A é a mais utilizada, dando origem a níveis de pressão sonora ponderados em A. Para indicar que foi aplicada a ponderação A usa-se a pseudounidade dB(A).

Decibelímetro
IP-130, da Impac




Instrumentos de Medição
GPS
GPS (do inglês Global Positioning System) é um sistema de posicionamento por satélite americano, utilizado para determinação da posição de um receptor na superfície da Terra. O sistema consiste em um satelite e um receptor, o GPS, propriamente dito. O statelite emite um sinal que é detectado pelo GPS, na su´perfície do planeta, que é capaz de processar os dados, definindo a posição, dando os dados de latitude, longitude e altitude. Muitos GPS também possuem capacidade de traçar o percurso percorrido pelo usuário.

GPS




Instrumentos de Medição
Linímetro
Aparelho destinado a medir o nível da água; linígrafo

É um aparelho dotado de sistema de bóia e contra peso e destina-se ao registro gráfico continuo da medição de níveis d`água para qualquer amplitude de variação do nível. É amplamente utilizado em rios, canais, açudes e reservatorios.

Linímetro




Instrumentos de Medição
Luxímetro
É um aparelho destinado a medir o nível de iluminamento ou iluminância de uma superfície. A unidade de medida é o lux.

Luxímetro,
Mlm 1011, da Minipa




Instrumentos de Medição
Multitester (tambem dito: multímetro, multiteste, tester e/ou teste)
É um aparelho destinado a medir e avaliar grandezas elétricas. Os mais simples medem resistência, corrente e tensão. Outros mais sofisticados podem medir tensão (volts), corrente, (amperes), resistência (ohms), capacitância (farads), frequencia (hertz) e temperatura. Este aparelho tem ampla utilização entre os técnicos em eletrônica e eletrotécnica, pois são os instrumentos mais usados na pesquisa de defeitos em aparelhos eletro-eletrônicos devido a sua simplicidade de uso e, normalmente, portabilidade. Em Segurança do Trabalho, é usado, em geral, na industria para medidas de aferição de circuitos e instalações.

Multitester




Instrumentos de Medição
Podômetro
aparelho portátil usado para contar o número de passos dados por alguém durante um determinado percurso; geralmente é preso ao pulso, conta também os batimentos cardíacos; o mesmo que passoômetro.

Podômetro




Instrumentos de Medição
Termômetro
qualquer instrumento ou dispositivo capaz de medir a temperatura de um corpo ou de uma substância e que, em geral, neste processo de medição, atinge o equilíbrio térmico com o sistema sujeito à medida.

Termômetro
Termômetro Clínico
termômetro destinado a medir a temperatura do corpo humano. O temometro clínico é propositalmente feito para facilitar a medida de temperaturas próximas a 36,5 graus Celcius.


Termômetro Clínico


Termômetro Clínico Digital
Termômetro de Infravermelho*
O termometro que mede a temperatura usando-se de um dispositivo infravermelho. Também são chamados de pirômetros.
O funcionamento do termometro de infravermelho baseia-se em um recptor óptico composto de uma lente. Esta converte a energia do infravermelho da fonte de calor em um sinal elétrico, que por sua vez pode ser convertido em unidades de temperatura e mostradas no visor do termômetro. Os termômetros de infravermelho são muito usados em industrias e outros lugares onde não é possível medir a temperatura com um termometro que precisa de sensor de temperatura. Muitos deles possuem mira a laser.

Infravermelho - é a radiação eletromagnética cujo comprimento de onda se situa na faixa que vai de 0,75 x 10-6m (limite do comprimento de onda da luz vermelha visível) a 1000 x 10-6m.

Termômetro Infravermelho
Instrumentos de Medição
Aplicativos para Celular
O celular dispensa definição. Há muitos aplicativos para celuylares que medem intensidade de som, intensidade de luz,magnetimmo, dose de ruído, etc. O que acontece é que esses medidore,s em aplicativos para celular, simplesmente não estão amparados pela legislação brasileira, sendo portanto de grande ajuda, mas sem validade legal.

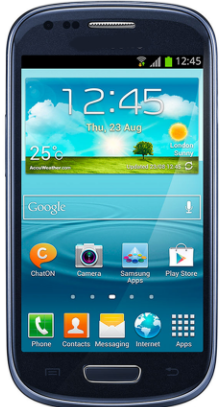

Celular, tipo Smartfone
